采用mosfet的低压差恒压充电器

发布时间:2022-06-23

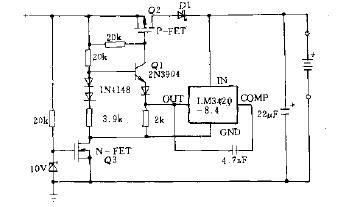

采用mosfet的低压差恒压充电器实际电路如图所示。在该充电器中,采用导通电阻很小的MOSFET作调整管,因此输入输出电压差很低。在该电路中,没有限流保护,因此输入电源当采用具有限流保护的9-12V直流电源。当输入电源中断时,晶体管Q3和肖特基二极管D1可以使电池充电器隔离,防止电池通过充电电路放电,调整管Q2应选用大电流MOSFET,Q3应选用小电流MOSFET。

采用mosfet的低压差恒压充电器
